在Hi-Fi音響系統中，振膜所使用的纖維、塑料和金屬材料都有其自身固有的聲學特征， 透 過各自的特性也讓單元個體和音響整體擁有自己的特點。多年來，依賴音箱工程師的經驗 和直覺，精心處理材料所具有的聲學特征， 使音箱呈現美妙音質，已經成為制作音箱的 既定方式；這種謹慎平衡的做法繼續為音箱工程師提供展示音箱開發技藝的機會。

在開發NS-5000期間，雅馬哈拋開傳統的智慧，從選擇振膜材料開始，就另辟蹊徑地采用了 一種新方法。我們選擇由100% ZYLON^®制成的織物； ZYLON^®是一種強度高的合成纖維， 具有與鈹媲美的聲學速度和再現音頻細節的能力， 卻不會產生硬質材料所固有的尖銳共振 峰。 其聲學特征與其他任一材料都是截然不同的。 這種稀有材料為打造真正的“雅馬哈 式”Hi-Fi音響提供了機會，不僅能夠滿足高分辨率時代的要求， 而且可以更忠實地再現原 聲。為此， 雅馬哈從2008年開始研發由100% ZYLON^®纖維制成的音箱振膜?，F(xiàn)在，我們 已經有三個由100% ZYLON^®制成的單元： JA-05K6 3cm軟質球頂高音單元、 JA-08B5 8cm 軟質球頂中音單元和JA-3132 30cm錐盆低音單元。

JA-08B5 8cm中音單元作為大尺寸球頂中音單元，詮釋了NS-5000的設計理念，旨在發揮出 100% ZYLON^®振膜的潛能。 單元的球頂結構可以實現無損傳輸，而且其寬闊的定向特征能 夠再現飽滿的聲場。此外， NS-5000融合了另外三項創新成果： （1） 高音和中音單元上的 R.S.（共振抑制）腔體，可以消除揚聲器后方的電子管共振； （2） 吸音器可以避免使用大 量吸音材料，不會抑制低音單元產生的聲能，從而確保更精確地再現音樂的原有生動 感； （3） 采用先進的FEM分析和嚴謹?shù)募す鉁y(cè)量打造而成的加強型箱體結構，可以有效 抑制“箱內回響”。所有這些技術創新，成就了ZYLON^®才能實現的無音染效果和超寬頻率范 圍，確保高水平的無噪音清晰度。

100% ZYLON^® 8cm軟質球頂中音單元-JA-08B5

JA-08B5 8cm軟質球頂中音單元由100% ZYLON^®制成，通過我們獲得專利的成型工藝，從 振膜到邊緣無縫成型。 NS-5000的系統設計從制作這個中音單元開始。為充分發揮100% ZYLON^®振膜提供的出色聲速和逼真聲學密度，我們采用球頂結構設計，將音圈到振膜的距 離縮短到錐形結構設計無法達到的程度，從而降低傳輸損失；同時，我們采用8cm的直 用8cm的直徑，這是制造良品率允許的可行尺寸。高通分頻設定為750Hz，適合充分發揮單 元音效。

100% ZYLON^® 3cm軟質球頂高音單元-JA-05K6

與8cm中音單元一樣， JA-05K6 3cm軟質球頂高音單元也是由100% ZYLON^®制成，并且從 振膜到邊緣無縫成型。由于振膜的織物材料是專為高音單元開發的，線數和經緯線粗細與中 音單元有所不同，加上磁路的磁軛采用全切割處理的零部件（避免機器沖壓造成的應力變 形），能夠?qū)崿F(xiàn)更出色的磁性能，因此系統在較高頻率范圍內的響應平穩，并能提供出色的 性噪比性能、高分辨率和更多的音頻信息。音圈所采用方形銅線的截面形狀與中音單元和低 音單元相同，通過高單元功率，確保高效率的電聲轉換，以及更精細、更準確的音頻信息再 現。同時，通過直接將音圈與接線板相連，而不使用另一根繼電器接線，減少傳輸損耗， 減 輕重量。

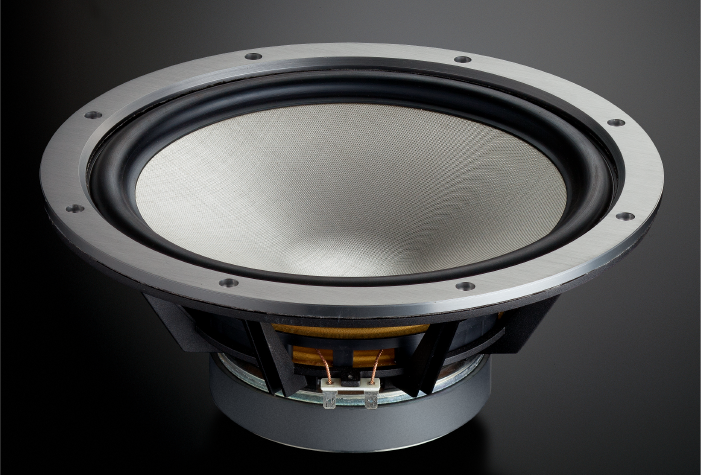

100% ZYLON^® 30cm錐盆低音單元-JA-3132

JA-3132 30cm低音單元采用100% ZYLON^®錐形結構， 不帶中心頂蓋。 這種結構設計可以提供 比以往的30cm低音單元更寬泛的頻率范圍。所有單元均使用相同的材料，確保從低音單元 到中音單元再到高音單元的音色連續性和聲音清晰度；同時，通過更高的低通分頻750Hz， 實現更出色的性能。我們對箱體原型中安裝的框架進行嚴格的FEM分析，并根據分析結果得 出先進的結構設計， 因而低音單元的鑄鋁框架具有高剛度，能夠減少后部的空氣阻力。

共振抑制腔體

抑制來自高音和中音單元后表面不必要的聲音反射一直都是眾多音箱工程師面臨的挑戰。他 們采取了多種不同方法來解決這個難題，包括增加塞有吸音材料的小尺寸后腔體。但是，大 多常規方法都需要使用大量的吸音材料，才能消除腔體內較強的共振。在NS-5000中，我們 采用了不同的方法，在箱體后部安裝100% ZYLON^® 8cm中音單元和3cm高音單元，兩個單 元均增加新開發的共振抑制腔體（專利申請中）。每個共振抑制腔體使用兩個不同長度的共 振管，消除中間主腔體中產生的共振峰值，從而避免在腔體中使用吸音材料，確保音質不 受損。每個單元可以保持固有的平緩頻率特征，以出色的細節性和連貫性再現音樂的微妙 差異。

*US專利NO.9473847，JAPAN專利NO.5817762

吸音器

我們應用在聲學調節板開發中獲得的專業知識與技術，研發了一種小巧的J形共振管吸音器 （專利申請中），可以消除特定頻率的駐波，并在NS-5000中安裝了兩個吸音器。音箱簡 單的長方體箱體結構有助于將內部駐波合并在特定頻率，確保吸音器更容易針對和抑制該 頻率。這樣可以避免在箱體內使用大量吸音材料，實現原音樂的自然聲共振。吸音器還能 確保低音和中音單元之間出色的音調一致性；同時，與填充大量吸音材料的傳統箱體不同， 低音單元產生的高頻率范圍內的許多聲能可以保持完整。

*US專利NO.8678130，CHINA專利NO.103002377

開創性的箱體設計

我們借助激光掃描測量和先進的FEM分析方法，開發了一種箱體結構，將“箱內回響”有效 控制到人耳無法聽到的水平。在箱體內部，我們通過精確模擬來自音箱的聲音傳輸?shù)较潴w 六個表面的路徑以及從箱體六個表面反射的路徑，安裝了獲得專利的加強桿。這些加強桿 在同步箱體所產生聲共振的時間中發揮重要作用，有助于以令人驚嘆的純凈度和清晰度再 現自然振動音，從而帶來高水平的沉浸式聽覺體驗。
